AD838-ADVANCE全自动固晶机 (8”晶圆处理)

AD838-ADVANCE全自动固晶机 (8”晶圆处理)

  • 所属分类:固晶设备
  • 浏览次数:0
  • 发布日期:2021-11-12 09:26:09

产品概述

特色

  •   小型芯片处理能力

  •    高密度引线框架处理能力

  •   专利焊头设计

  •   双滴胶系统

  •   最新的 IQC 系统提供实时图示式统计数据

固晶机


尺寸

宽深高

1,481 x 1,407 x 2,080 mm³

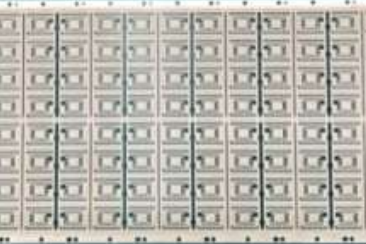

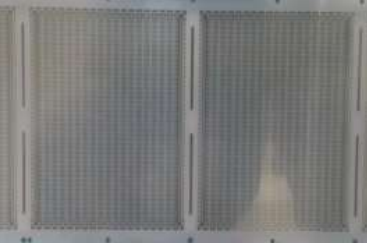

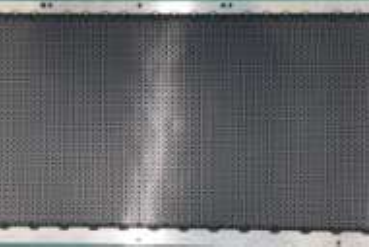

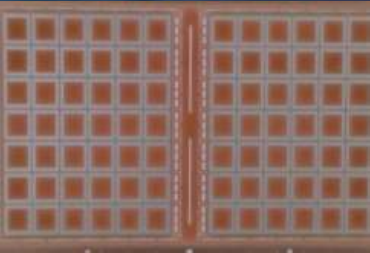

灵活性:检查各种基板的能力







系统能力


机器规格

UPH

单键臂(标准)

双键臂(可选)

20,000 #

24,000 #

XY位置

Die rotation

Die size >= 1mm

Die size < 1 mm

± 25 µm @ 3σ

物料处理能力


模具尺寸

6 x 6 – 200 x 200 mil²

(0.15 x 0.15 – 5.08 x 5.08 mm ² )


基板尺寸

宽度

特殊设计

标准

选项


4.33” – 11.81” (110 – 300 mm)


1.18” – 1.97” (30 – 50 mm)

1.97” – 3.35” (50 – 85 mm)

1.97” – 3.94” (50 – 100 mm)

4.72 – 59.06 mil (0.12 – 1.5 mm)

尺寸

宽度

身高


5.12” – 12.20” (130 – 310 mm)

1.38” – 4.72” (35 – 120 mm)

2.68” – 7.48” (68 – 190 mm)

晶圆系统


晶圆尺寸

5” (127 mm), 6” (150 mm), 8” (200 mm)
工作人员制度
加热器块(选件)最高温度200°C
轨道宽度(可编程)30 – 101.6 mm
